Arbutus 63301

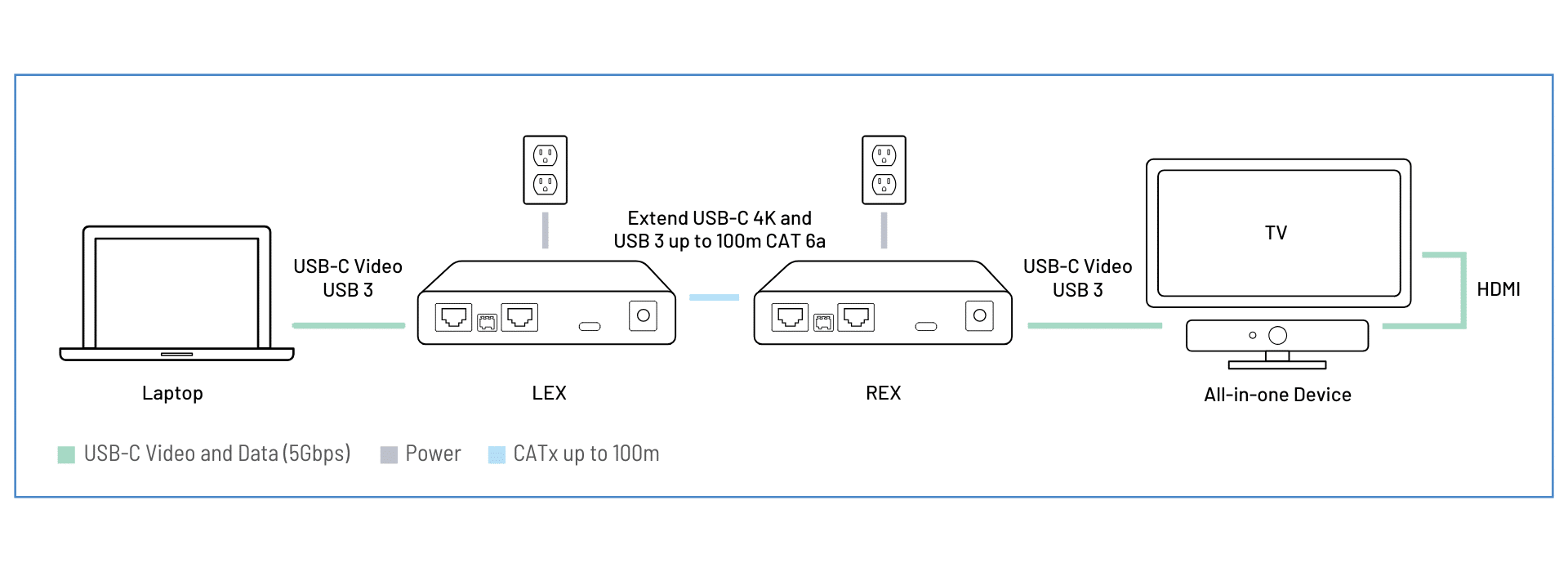

Icron Arbutus 63301是一款USB- c扩展系统，可通过一根CAT 6a电缆传输高达100米的USB 3和4Kp60视频。支持DisplayPort Alt模式和所有USB交易类型，它为高性能AV和USB连接提供了可靠的无hub解决方案
产品概述
Icron Arbutus 63301是一款集视频和USB扩展系统于一体的产品。利用单个USB- c端口，63301可以通过CAT 6a电缆扩展4K视频和USB 3，提供真正的一根电缆扩展解决方案。
该型号的独特之处在于能够在USB- c连接上支持高达4Kp60 4:4:4的DP Alt模式，同时支持USB 3 5Gbps。在USB中支持所有事务类型，不使用集线器。Arbutus 63301扩展到100米点对点，在远程端应用直流电源。
应用程序
会议室
KVM
视频矩阵系统
产品特点：
单线USB- c和视频扩展：扩展USB 3 （5Gbps）和DisplayPort 4Kp60 4:4:4视频，超过标准CAT 6a达100米。
DisplayPort Alt模式支持：支持多达2通道HBR3 DisplayPort Alt模式，高分辨率视频传输高达4Kp60。
HDCP 2.2兼容：允许安全传输受保护的视频内容。
集成控制通道：包括1Gbps以太网和115200波特RS232直通，用于灵活的系统集成和控制。
广泛的USB设备支持：适用于所有USB 3.2, USB 2.0和USB 1.1设备；支持所有USB交易类型，包括控制，批量，中断和同步。
无hub架构：在不消耗USB集线器层的情况下保持本机设备性能。
远端供电：远端最高可提供15W (5V 3A)，直接为USB-C设备供电。
ExtremeUSB-C™技术：透明USB 3-2-1扩展，支持所有USB交易类型和设备。
即插即用：不需要软件驱动程序，兼容所有主流操作系统。
传输距离
通过单个CAT 6电缆可达100米（328英尺）
USB传输速率
USB 3.2 Gen 1：最高5Gbps
主机兼容性：OHCI， UHCI， EHCI, xHCI
最大设备数：最多支持30个设备
视频支持
最大分辨率：4196×2160
颜色：RGB 8/10、YCbCr 4:4:4、4:2:2
通道数/速率：4、2或1通道操作，最高HBR3 8.1Gbps
控制：DisplayPort MCCS
EDID：支持EDID覆盖
HDCP: 2.2版本

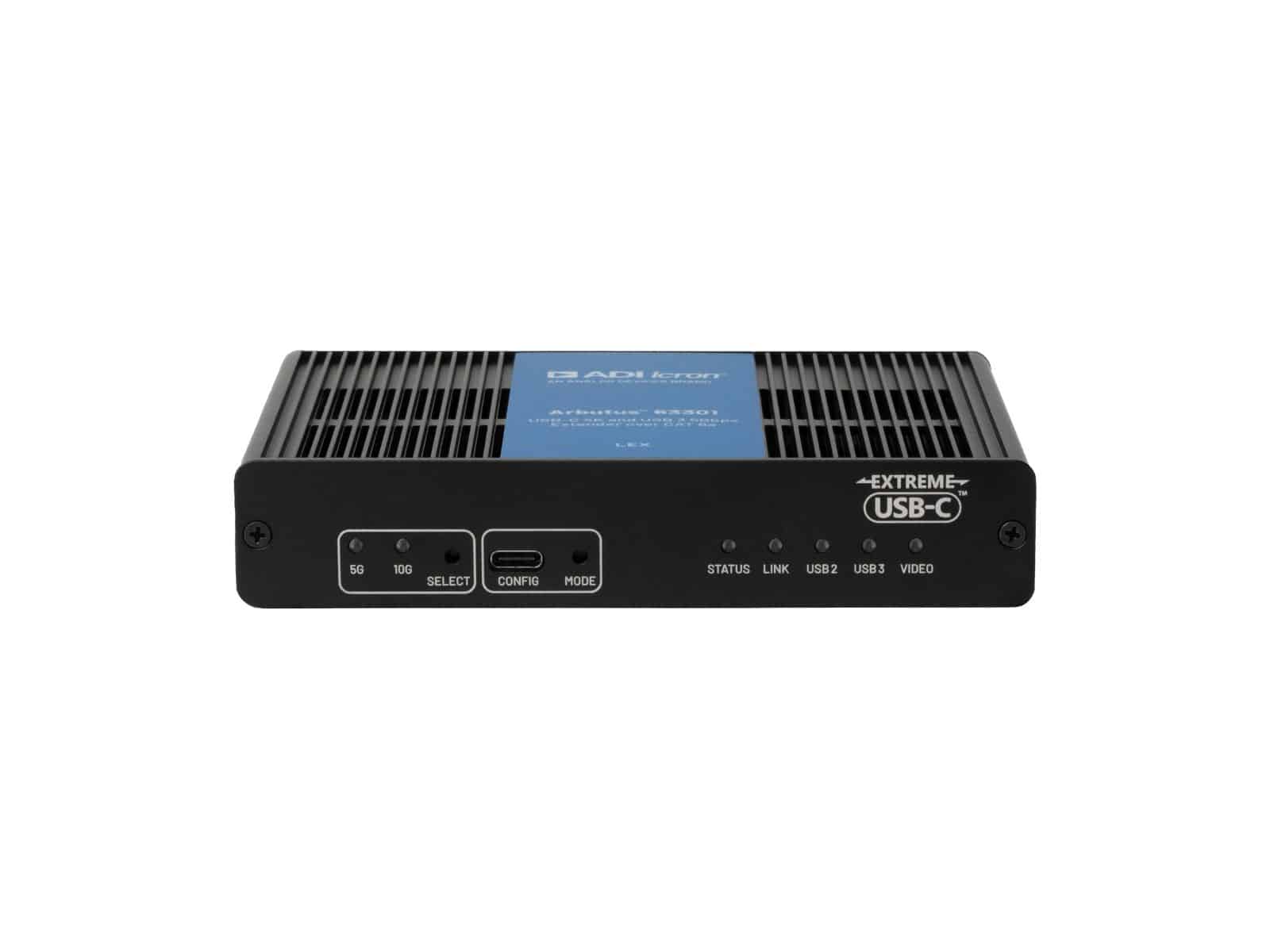

本地扩展器（LEX）
USB接口：1x USB- c接口
链路连接器：1x RJ45以太网链路接口
电源输入：5V DC 3A桶插孔
尺寸（长×高）：137mm × 100.0mm × 26mm （5.4 " x3.9 " x 1.0 "）
重量：300克（0.7磅）
外壳材料：黑色阳极氧化铝
远程扩展器（REX）
USB接口：1x USB- c接口
链路连接器：1x RJ45以太网链路接口
电源输入：5V DC 5A插孔
尺寸（长×高）：137mm × 100.0mm × 26mm （5.4 " x3.9 " x 1.0 "）
重量：300克（0.7磅）
外壳材料：黑色阳极氧化铝
环境
工作温度：0°C至40°C（32°F至104°F）
储存温度：-20°C至70°C（-4°F至158°F）
相对湿度:
20 - 80%的操作
10-90%储存，不冷凝
认证
FCC， CE, RoHS2/3 (CE), ICES-003 Issue 7, EN 62368-1， NRTL， RCM， UKCA
产品编号
产品编号 | 产品型号 | 描述 |
| 00-00491 | Arbutus 63301 LEX – NA | 1-Port 100m CAT 6a USB-C 4K + USB 3 Extender LEX, Black, 100-240V Power Adapter – NA |
| 00-00492 | Arbutus 63301 LEX – EU | 1-Port 100m CAT 6a USB-C 4K + USB 3 Extender LEX, Black, 100-240V Power Adapter – EU |
| 00-00493 | Arbutus 63301 LEX – UK | 1-Port 100m CAT 6a USB-C 4K + USB 3 Extender LEX, Black, 100-240V Power Adapter – UK |
| 00-00494 | Arbutus 63301 LEX – AU | 1-Port 100m CAT 6a USB-C 4K + USB 3 Extender LEX, Black, 100-240V Power Adapter –AU |
| 00-00495 | Arbutus 63301 LEX – JP | 1-Port 100m CAT 6a USB-C 4K + USB 3 Extender LEX, Black, 100-240V Power Adapter –JP |
| 00-00496 | Arbutus 63301 REX– NA | 1-Port 100m CAT 6a USB-C 4K + USB 3 Extender REX, Black, 100-240V Power Adapter – NA |
| 00-00497 | Arbutus 63301 REX– EU | 1-Port 100m CAT 6a USB-C 4K + USB 3 Extender REX, Black, 100-240V Power Adapter – NA |
| 00-00498 | Arbutus 63301 REX– UK | 1-Port 100m CAT 6a USB-C 4K + USB 3 Extender REX, Black, 100-240V Power Adapter – EU |
| 00-00499 | Arbutus 63301 REX– AU | 1-Port 100m CAT 6a USB-C 4K + USB 3 Extender REX, Black, 100-240V Power Adapter – UK |
| 00-00500 | Arbutus 63301 REX– JP | 1-Port 100m CAT 6a USB-C 4K + USB 3 Extender REX, Black, 100-240V Power Adapter –AU |
| 10-00536 | USB Mounting Kit – Black | USB Extender Mounting Kit (Black) Each kit includes: 2 brackets, 4 locking washers and 4 (M2.5x8mm) Phillips raised cheese head screws (Order: 1 kit per local or remote extender; 2 kits per system) |
